Сертификат виброустойчивости в Нарьян-Маре

Что подтверждает сертификат виброустойчивости

Документ подтверждает, что продукция сохраняет работоспособность, прочность или заданные параметры при установленном воздействии вибрации. Результат привязан к объекту испытаний, режиму нагрузки, критериям приёмки и стандарту, по которому шла проверка. За пределами этих условий сертификат ничего не утверждает.

В заявках клиентов чаще всего путают три документа. Сертификат выступает итоговым документом добровольной или иной применимой процедуры оценки. Протокол фиксирует условия, методику и фактические результаты испытаний, которые получила лаборатория. Расчёт даёт техническое обоснование и входит в подтверждение только тогда, когда такой подход допустим для конкретной продукции и его принимает заказчик или выбранная схема сертификации.

Виброустойчивость и вибропрочность тоже различаются, хотя их часто проверяют в одной программе: в первом случае изделие должно работать во время воздействия вибрации, во втором сохранять характеристики и целостность после него, и заказчик в техническом задании может потребовать одно, другое или оба показателя сразу.

Сейсмостойкость подтверждают отдельно.

Она описывает способность объекта сохранять свойства при сейсмических воздействиях, а виброустойчивость относится к вибрации в предусмотренных режимах эксплуатации и транспортировки. В ряде проектов характеристики рассматривают совместно, но программу подтверждения и итоговый документ определяют для каждой отдельно.

Риски отсутствия корректного подтверждения

Ошибка в документе обходится дороже, чем его отсутствие на старте: комплект уже отправлен, а заказчик возвращает его с замечаниями. На практике последствия выглядят так:

• заказчик не принимает комплект документов на этапе приёмки поставки;
• поставщик не проходит квалификационный отбор или отклоняется в тендере;
• отгрузку приостанавливают до устранения замечаний;
• документ теряет ценность, если в нём не совпадают модель, модификация, область применения и метод подтверждения.

Отдельный слой рисков связан с обязательным подтверждением соответствия. Федеральный закон от 27 декабря 2002 года № 184-ФЗ «О техническом регулировании» разделяет обязательную оценку соответствия и добровольную сертификацию. Для электротехнической продукции и машин обязательные требования задают технические регламенты Таможенного союза: ТР ТС 004/2011 «О безопасности низковольтного оборудования», ТР ТС 020/2011 «Электромагнитная совместимость технических средств», ТР ТС 010/2011 «О безопасности машин и оборудования», а для оборудования с соответствующей областью применения ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах». Акты по регламентам принимает Евразийская экономическая комиссия. Каждый регламент применяют, только если изделие входит в его область действия, и ни один из них не заменяется сертификатом на виброустойчивость.

Если продукция подпадает под регламент, нарушение его требований квалифицируют по статье 14.43 КоАП РФ, а реализацию продукции, подлежащей обязательному подтверждению соответствия, без сведений о таком подтверждении рассматривают по статье 14.45 КоАП РФ. Применимость обеих статей зависит от вида продукции, схемы обращения и обстоятельств дела. На границе документы проверяет Федеральная таможенная служба, сведения об аккредитованных органах и лабораториях ведёт Росаккредитация, а на опасных производственных объектах требования к оборудованию контролирует Ростехнадзор.

Само требование заказчика предоставить «сертификат виброустойчивости» ещё не означает, что такой документ обязателен по закону. Часто речь идёт о добровольном сертификате, который нужен для исполнения договора, участия в закупке или подтверждения заявленной характеристики. Обязательность определяют область действия технического регламента, условия поставки и требования конкретного заказчика.

Добровольный сертификат не заменяет декларацию или обязательный сертификат соответствия. Подробнее о разнице между процедурами мы писали в материале о том, что такое добровольное и обязательное подтверждение соответствия продукции.

Кому нужен документ

Производителям промышленного оборудования

Оборудование на производственной линии, в энергетическом комплексе или на объекте с постоянными механическими воздействиями работает в режиме, который заказчик описывает в техническом задании. Для подтверждения сопоставляют заявленный режим работы, конструкцию, способ монтажа и критерии сохранения работоспособности. Сертификат и протокол затем входят в комплект документов для заказчика, технического аудита или тендера.

Поставщикам и импортёрам

С уже изготовленной продукцией главная сложность в чужих документах. Иностранный протокол может не содержать нужных режимов, ссылаться на другую модификацию или не соответствовать требованиям российского заказчика. Сначала мы проверяем комплект и применимость результатов, затем предлагаем повторные испытания, расчётное обоснование или иной допустимый вариант. Вопрос о зарубежных документах мы разобрали в статье о том, может ли сертификат, оформленный в другой стране, действовать в РФ.

Производителям светильников и электротехнических изделий

Для светильников и низковольтного оборудования оценивают две группы требований. Обязательные идут от технических регламентов по безопасности и электромагнитной совместимости, дополнительные формулирует заказчик в части вибрации. Сертификат на виброустойчивость закрывает вторую группу и не отменяет первую.

Изготовителям пожарного оборудования

Автономные устройства пожаротушения монтируют на транспорте, в электрощитах и на промышленных объектах, где вибрация бывает постоянной. Специалист изучает техническое описание, условия транспортировки и эксплуатации, требования к срабатыванию после воздействия и исходные критерии испытаний. Один и тот же документ или метод подходит для такой продукции не всегда.

Поставщикам оборудования для специальных отраслей

В энергетике, на транспорте, в нефтегазовой и химической отраслях решающую роль играют техническое задание, отраслевой стандарт и требования конечного заказчика. Название документа здесь вторично. Важно, чтобы методика, протокол и область подтверждённых характеристик совпадали с условиями контракта, иначе приёмка остановится на первой же сверке.

Что подготовить заранее

Точный перечень зависит от продукции и цели документа. Для первичного разбора обычно достаточно следующего:

• паспорт изделия или руководство по эксплуатации;
• техническое описание с обозначением модели и всех модификаций;
• чертёж, схема или фотографии изделия;
• сведения об изготовителе и заявителе;
• технические условия или стандарт изготовления, если они есть;
• описание условий эксплуатации и монтажа, включая температурный диапазон и другие внешние факторы;
• техническое задание заказчика, проект договора, закупочная документация или письмо с требованием;
• ранее оформленные протоколы, отчёты и сертификаты.

Нет части документов? Это не повод откладывать обращение: специалист сначала определит, какие данные критичны для выбора процедуры, а какие можно получить по ходу работы.

Испытания и протокол виброустойчивости

Испытания на виброустойчивость проходят по согласованной программе. Последовательность выглядит так:

1. Определяем тип воздействия: синусоидальная, широкополосная случайная или иная вибрация.
2. Выбираем параметры режима: частотный диапазон, ускорение, продолжительность, направления воздействия и способ крепления образца.
3. Формулируем критерии приёмки, например сохранение работоспособности, отсутствие разрушений, соответствие электрическим и механическим параметрам.
4. Согласуем программу испытаний с лабораторией и, если нужно, с заказчиком.
5. Передаём изделие на испытания.
6. Лаборатория оформляет протокол с фактическими условиями и результатами.
7. Результаты используют для оформления итогового документа, если выбранная процедура это предусматривает.

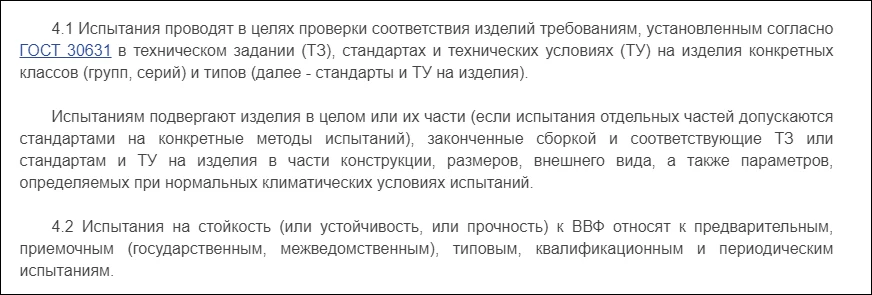

Метод выбирают по условиям эксплуатации. ГОСТ 28203 описывает испытания на воздействие вибрации синусоидальной формы, ГОСТ 28220 относится к широкополосной случайной вибрации и применяется, когда такой вид воздействия предусмотрен эксплуатацией или техническим заданием. Для электротехнических изделий общие требования к механическим внешним воздействующим факторам задаёт ГОСТ 17516.1-90, а методы испытаний на стойкость к климатическим и механическим факторам содержит серия ГОСТ 30630, из которой берут применимую часть. Статус стандартов как документов добровольного применения определяет Федеральный закон от 29 июня 2015 года № 162-ФЗ «О стандартизации в Российской Федерации», и заказчик своим техническим заданием делает конкретный метод обязательным для поставщика.

Можно ли подготовить протокол по одному названию изделия? Нет. Протокол относится к конкретному образцу, модели, режиму испытаний и критериям оценки. Документ без этих данных заказчик вправе не принять.

Расчётный метод и расчёт виброустойчивости

Расчётный метод строится на анализе конструкции, креплений, собственных частот, нагрузок, материалов и условий эксплуатации. Результатом становится расчётное обоснование или технический отчёт, а их статус определяют требования заказчика, применимый стандарт и выбранная процедура. Расчёт виброустойчивости рассматривают в нескольких ситуациях:

• конструкция и технические характеристики изделия подтверждены документально;
• параметры внешнего воздействия известны и зафиксированы в задании;
• заказчик готов принять расчётное обоснование;
• применимый нормативный документ допускает такой подход;
• испытания в полном объёме невозможны или нецелесообразны, и это согласовано в рамках задачи.

Расчёт не служит универсальной заменой испытаниям. Сертификат без протокола нельзя обещать только потому, что заявитель предоставил расчёт. Сначала проверяют, признают ли такой способ подтверждения в конкретном проекте.

Когда расчёт допустим, он экономит время на изготовлении и доставке образцов, особенно для крупногабаритного оборудования, которое трудно установить на вибростенд. Когда заказчик требует именно протокол лабораторных испытаний, расчётное обоснование остаётся вспомогательным материалом: по нему удобно выбрать режимы и заранее оценить критерии приёмки, но итоговое подтверждение даёт только испытание.

Порядок получения сертификата виброустойчивости

1. Разбираем задачу. Получаем описание продукции, требования заказчика и имеющиеся документы. Уточняем назначение оборудования, условия эксплуатации, модельный ряд и ожидаемый результат.
2. Проверяем применимые требования. Выясняем, подпадает ли продукция под технические регламенты, нужна ли обязательная оценка соответствия и требуется ли отдельный добровольный документ на виброустойчивость. Подбираем стандарт или метод испытаний под задачу.
3. Подбираем вариант подтверждения. Рассматриваем испытания, ранее полученные результаты, расчётный метод или комбинированную схему и объясняем ограничения каждого варианта.
4. Согласуем состав работ. Фиксируем перечень документов, образцы, программу испытаний, порядок взаимодействия с лабораторией и состав итогового комплекта.
5. Организуем испытания или анализ расчётов. Подбираем испытательную лабораторию, у которой есть оборудование для нужного метода и подходящих габаритов изделия.
6. Сопровождаем оформление. Сверяем, чтобы в протоколе и сертификате совпадали модель, изготовитель, заявитель, область применения и заявленные характеристики. Клиент получает согласованный комплект документов.

Союз Качества сопровождает задачу в согласованных границах и заранее сообщает, какие условия зависят от лаборатории, заказчика или особенностей продукции.

Типичная ситуация выглядит так. Производитель шкафов управления получает от энергетической компании требование подтвердить виброустойчивость, а в задании указан только номер ГОСТ без вида документа и без режимов. Мы запрашиваем у заказчика через клиента уточнение по частотному диапазону и критериям приёмки, выясняем, что нужен протокол испытаний с добровольным сертификатом на его основе, и готовим программу под эти условия. Уточнение до начала испытаний избавляет от повторного прогона образца, который пришлось бы делать после отказа в приёмке, и это самый частый источник потерянного времени в таких проектах.

Метод подтверждения пока не определён? Начните с документов: пришлите паспорт, техническое описание или требование заказчика на номер +7 (800) 302-25-70 или через заявку на сайте, и мы проверим, нужен ли сертификат, потребуется ли протокол и можно ли рассматривать расчётный метод.

Как выбрать вариант подтверждения

Итоговый вариант определяют после анализа документов. Общий алгоритм выбора описан в статье о том, как определить, какой вид документа подтверждения соответствия требуется на продукцию.

От чего зависит стоимость сертификата виброустойчивости

Цена складывается из объёма работ: анализа технической документации, количества моделей и модификаций, необходимости разработать программу испытаний, организации самих испытаний или проверки готового протокола и подготовки итогового комплекта. Одна модель с понятным техническим заданием и имеющимся протоколом требует меньше работы, чем модельный ряд, для которого режимы ещё предстоит согласовать с заказчиком.

На стоимость и сроки оформления влияют также срочность, отраслевые требования, сложность и габариты оборудования, доступность образца, необходимость расчёта и дополнительные условия конкретного заказчика. Стартовая стоимость оформления составляет от 47 700 ₽, а сроки определяет в первую очередь загрузка лаборатории и время на доставку образца, поэтому их называем после согласования программы. Чтобы рассчитать стоимость под свою продукцию, передайте техническое описание и требование заказчика: мы разделим обязательные этапы и дополнительные работы и обозначим состав процедуры.

Требования и порядок получения сертификата

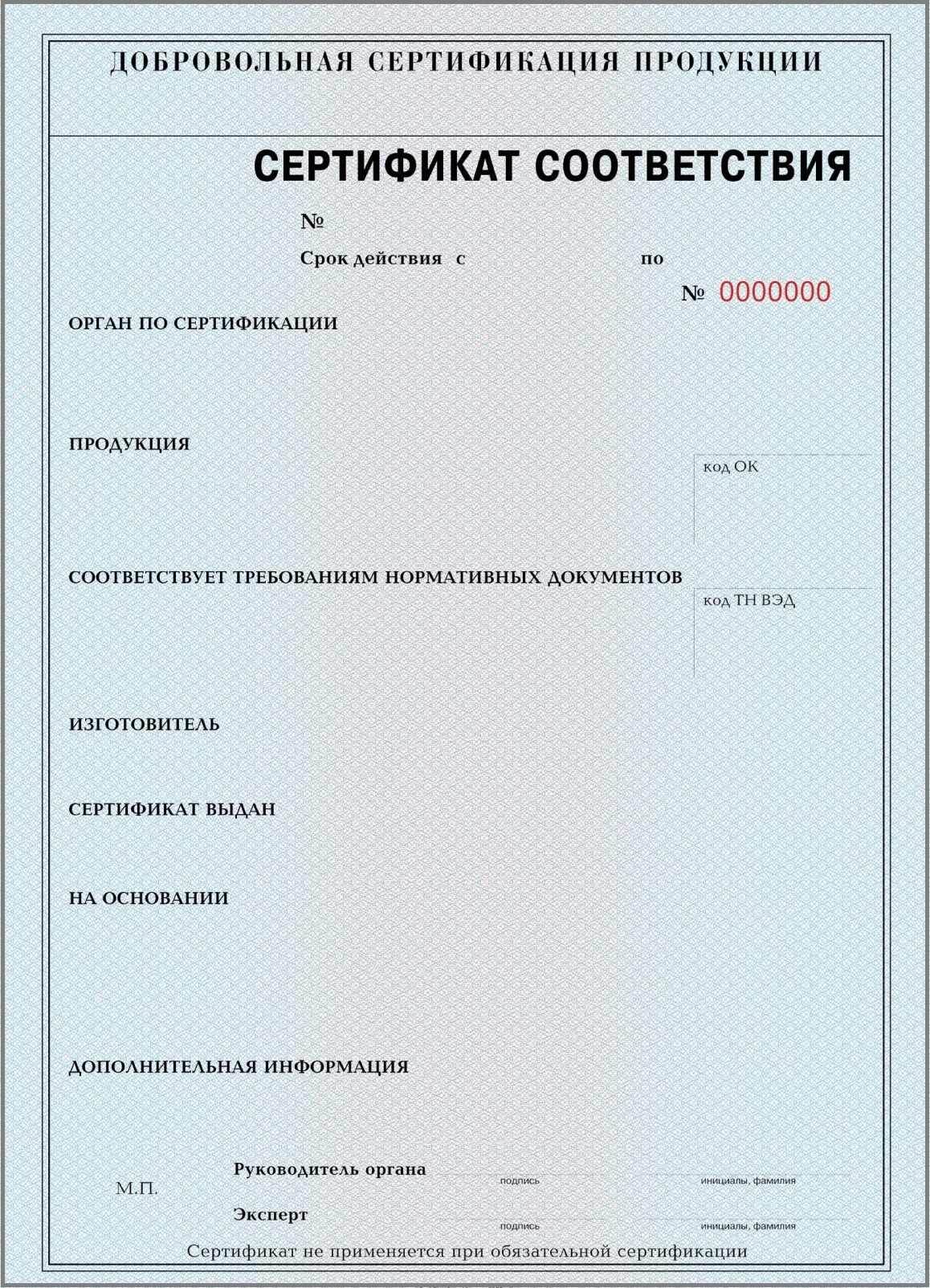

Сертификат оформляют на конкретную продукцию и заявленные условия, а не на абстрактную характеристику «виброустойчивость». В документе корректно указывают изготовителя, заявителя, модель, область применения и основание выдачи. Протокол, на который ссылается сертификат, должен соответствовать изделию и применённой методике.

Добровольную сертификацию проводят в рамках выбранной системы сертификации, и регистрацию сертификата обеспечивает орган этой системы. Требования заказчика бывают строже общего описания в стандарте: он вправе задать более широкий частотный диапазон, большее ускорение или дополнительные критерии приёмки. Согласование сертификата с Росаккредитацией, Ростехнадзором или другим ведомством не входит в процедуру как универсальный обязательный этап. Статус документа определяют выбранная процедура и требования к продукции.

Одна формулировка в разных проектах означает разное.

Под «сертификатом виброустойчивости» заказчик может понимать протокол испытаний, добровольный сертификат, расчётный отчёт, запись в составе технического досье или документ в рамках обязательной оценки соответствия, и до начала работ нужно выяснить, какой из этих вариантов он действительно ожидает, иначе даже безупречно выполненные испытания не закроют требование контракта. Этот вопрос мы задаём первым на этапе разбора задачи.

Получите понятный план оформления

Опишите продукцию, приложите паспорт или техническое задание и укажите, для какого заказчика нужен документ. Союз Качества разберёт исходные данные, объяснит возможные варианты, обозначит необходимые этапы и поможет организовать оформление в России. Оставьте заявку на сайте или позвоните по номеру +7 (800) 302-25-70.
